Описание товара

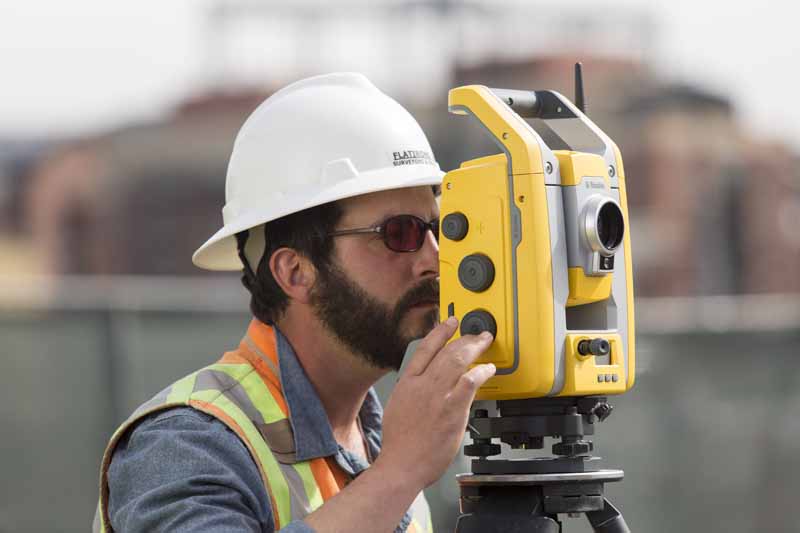

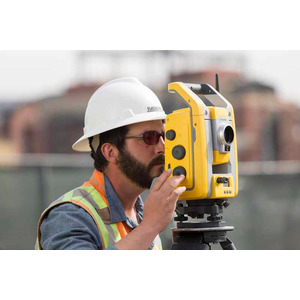

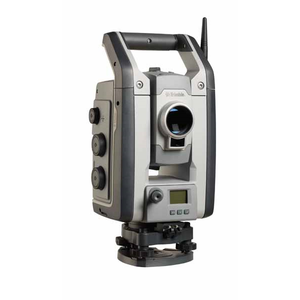

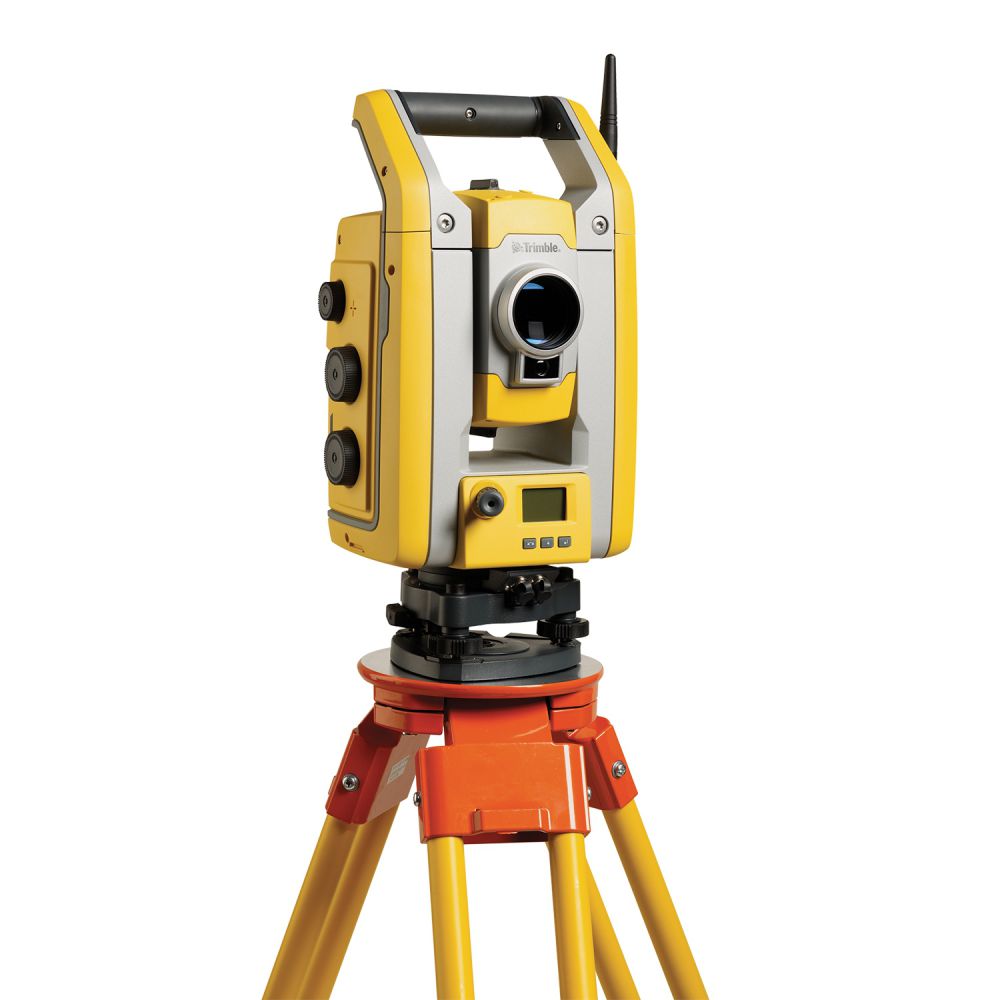

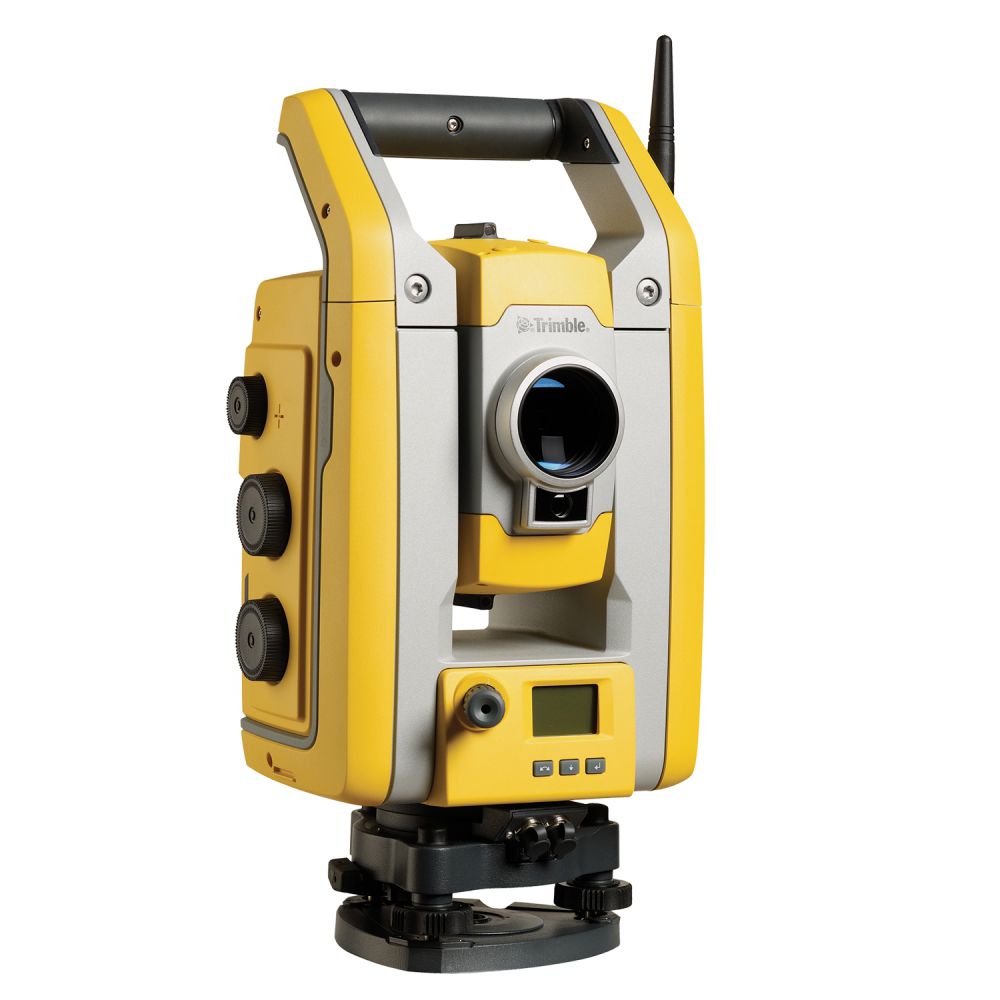

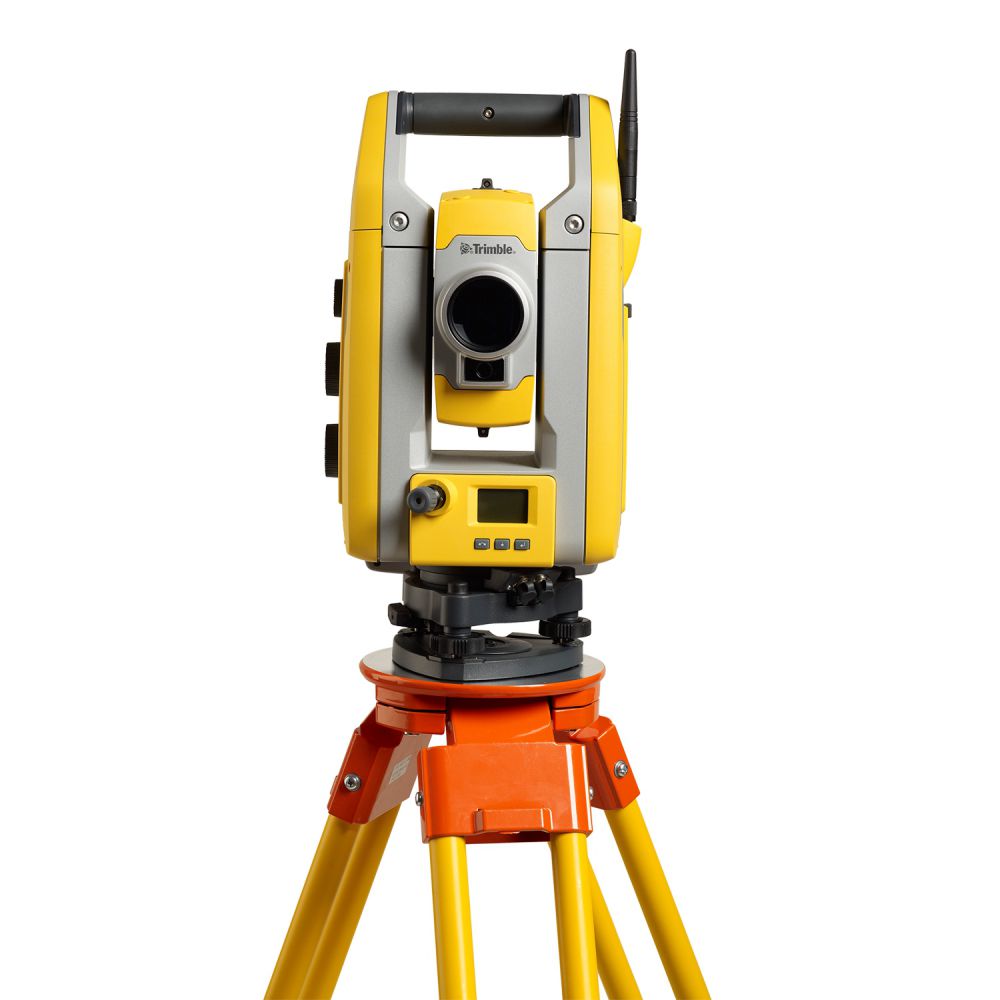

Роботизированный тахеометр Trimble S5.предназначен для эффективного выполнения большого объема геодезических работ.
Точный и надежный Trimble S5 c дальномером DR Plus и сервоприводом MagDrive™, популярный контроллер Trimble TSC3 с полевым программным обеспечением Trimble Access™ и офисное программное обеспечении Trimble Business Center - всё что требуется для быстрого сбора полевых данных и их эффективной обработки в офисе.
Проверенные технологии Trimble
Тахеометр S5 создан с применением технологий Trimble - SurePoint™, MagDrive и DR Plus. Они помогают работать наиболее эффективно и обеспечивают максимально возможную точность. Плавный и бесшумный электромагнитный привод по технологии Trimble MagDrive сводит к минимуму количество движущихся механических частей, значительно снижая износ инструмента. Технология Trimble SurePoint обеспечивает точное наведение и измерение путем активной корректировки нежелательного смещения инструмента, вызываемого ветром, прикосновениями оператора или проседанием грунта под ножками штатива. Технология безотражательных измерений на большой дальности Trimble DR Plus позволяет сократить число перестановок инструмента и выполнять максимальное число измерений с одной точки.
Robotic и Autolock

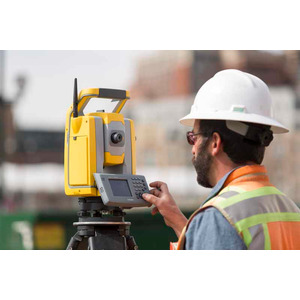

Электронные тахеометры Trimble S5 поставляются в роботизированной (Robotic) или только Autolock®-версии. Тахеометры Trimble S5 можно дополнительно оснастить контроллером TCU с полевым программным обеспечением Trimble Access, обеспечив простую и комфортную работу на любых объектах.Вместо TCU Вы можете выбрать любой из контроллеров Trimble, работающих под управлением Trimble Access.
Комбинированная съемка
Тахеометр Trimble S5 поддерживает решения Trimble для комбинированной съемки Integrated Surveying™. Благодаря комбинированной съемке вы можете легко объединять в едином проекте данные с различных инструментов, например, съемку GNSS приемниками Trimble и оптические наблюдения.
Контроль за инструментами 24/7
Благодаря технологии Trimble L2P (опция) вы в любую секунду знаете, где находятся ваши тахеометры. Вы можете посмотреть где находилось ваше оборудование в любой промежуток времени и получить оповещение, если инструмент покидает территорию рабочей площадки, произошло случайное падение или нарушение правил эксплуатации.
Программное обеспечение Trimble AllTrak™ позволяет просматривать загрузку инструмента и автоматически отслеживать необходимость выполнения технического обслуживания, обновления МПО или программного обеспечения Благодаря Trimble L2P и AllTrak вы всегда точно знаете, где находятся ваши инструменты, и можете быть уверены в их полной технической готовности.
Медиа файлы
Комплект поставки
Тахеометр Trimble S5, бленда, защитная крышка места крепления TCU, отражающие плёнки, CD диск с инструкцией, пластина для юстировки лазера, юстировачный набор, чехол, пластиковый кейс.
Технические характеристики
| ЗРИТЕЛЬНАЯ ТРУБА | |
| Изображение | прямое |
| Диаметр объектива | 40мм |
| Увеличение | 30х |
| Поле зрения | 2,6м на 100м |
| Минимальное фокусное расстояние | 1,5м |
| Подсветка сетки нитей | 10 уровней |
| Створоуказатель | видимый лазер |
| УГЛОВЫЕ ИЗМЕРЕНИЯ | |
| Система считывания | абсолютный датчик |
| Горизонтальный угол | диаметральный |
| Вертикальный угол | диаметральный |
| Точность | 1”, 2”, 3”, 5” |
| Минимальный отсчет | 0,1" |
| Компенсатор | |
| тип | двухосевой |
| метод | жидкостно-электрический датчик |
| точность | ±0,5" |
| диапазон компенсации | ±5,4' |
| ИЗМЕРЕНИЯ РАССТОЯНИЙ | |
| Диапазон измерений (хорошие условия) | |
| без отражателя | 1300м |
| на призму | |
| на одну призму | 2500м |
| на одну призму в режиме Longe Range | 5500м |
|
на отражающую пленку 50мм |
1000м |
| Точность | |
| без отражателя | |
| стандартный режим | ±(2мм + 2ppm) |
| режим слежения | ±(4мм + 2ppm) |
| режим Longe Range | ±(10мм + 2ppm) |
| на призму | |
| точный режим | ±(1мм + 2ppm) |
| стандартный режим | ±(2мм + 2ppm) |
| режим слежения | ±(4мм + 2ppm) |
| Время измерения | |
| без отражателя | |
| стандартный режим | 1-5сек. |
| режим слежения | 0,4сек. |
| на призму | |
| стандартный режим | 1,2сек. |
| режим слежения | 0,4сек. |
| ДАЛЬНОМЕР | |
| Тип лазера | импульсный |
| Класс лазерной безопасности | |
| без отражателя | класс 2 |
| по призме | класс 1 |
| Расходимость лазерного пучка без отражателя, по призме | |
| в горизонтальной плоскости | 4см на 100м |
| в вертикальной плоскости | 8см на 100м |
| СЪЕМКА В РЕЖИМАХ AUTOLOCK И ROBOTIC |
|
| Дальность | |
| по пассивным призмам | 500 - 700м |
| по призмам MultiTrack | 800м |
| по призмам Active Track 360 | 500м |
| Точность наведения в режиме AutoLock | |
| по пассивным призмам | < 2мм на 200м |
| по призмам MultiTrack | < 2мм на 200м |
| по призмам Active Track 360 | < 2мм на 200м |
| Минимальное расстояние поиска | 0,2м |
| Время поиска призмы | 2 - 10сек. |
| GPS SEARCH/GEOLOCK |
|
| Диапазон GPS-поиска (GeoLock) | 360° |
| Время получения решения (GeoLock) | 15 - 30сек. |
| Время повторного захвата цели (GeoLock) | < 3сек. |
| СЕРВОПРИВОД |
|
| Тип | MagDrive технология, интегрированный серво / электромагнитный датчик угла поворота |
| Скорость вращения | 115°/сек |
| Время смены КЛ / КП |
2,6сек |
| Время поворота на 180 градусов | 2,6сек |
| Фиксация и медленное вращение | сервопривод с бесконечным точным наведением |
| ПАМЯТЬ |
|
| Внутренняя память | нет |
| Внешняя память | 1Gb с панелью TCU |
| ПЕРЕДАЧА ДАННЫХ | |
| Интерфейсы | USB, последовательный, Bluetooth®6 |
| ДРУГИЕ ХАРАКТЕРИСТИКИ |
|
| Встроенный створоуказатель | Есть |
| Двухуровневая защита паролем | Locate2Protect |
| Тип встроенного/внешнего радиомодема (только Robotic) |
2.4 ГГц, широкополосный, со скачкообразной перестройкой частоты |
| Уровень | |
| электронный | на ЖК дисплее, разрешение 0,3" |
| круглый | 8'/2мм |
| Центрир оптический | Timble 3-pin |
| увеличение | 2,3х |
| диапазон фокусировки | 0,5м - ∞ |
| Высота горизонтальной оси вращения | 196мм |
| Вес | |
| инструмент (Autolock) | 5,4кг |
| инструмент (Robotic) | 5,5кг |
| трегер | 0,7кг |
| батарея | 0,35кг |
| Внешние условия эксплуатации | |
| пыле- влагозащита | IP65 |
| рабочая температура | -20°... +50°С |
| ПИТАНИЕ | |
| Аккумулятор | Li-ion, 11.1 В, 5.0 Ач |
| Время работы | |
| с 1 аккумулятором | 6,5ч |
| с 3 аккумуляторами в адаптере | 20ч |
| на кронштейне Robotic с 1 аккумулятором | 13,5ч |
