Описание товара

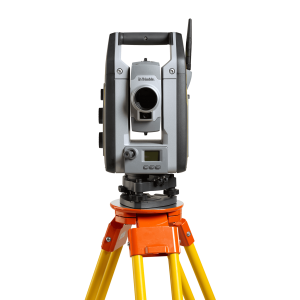

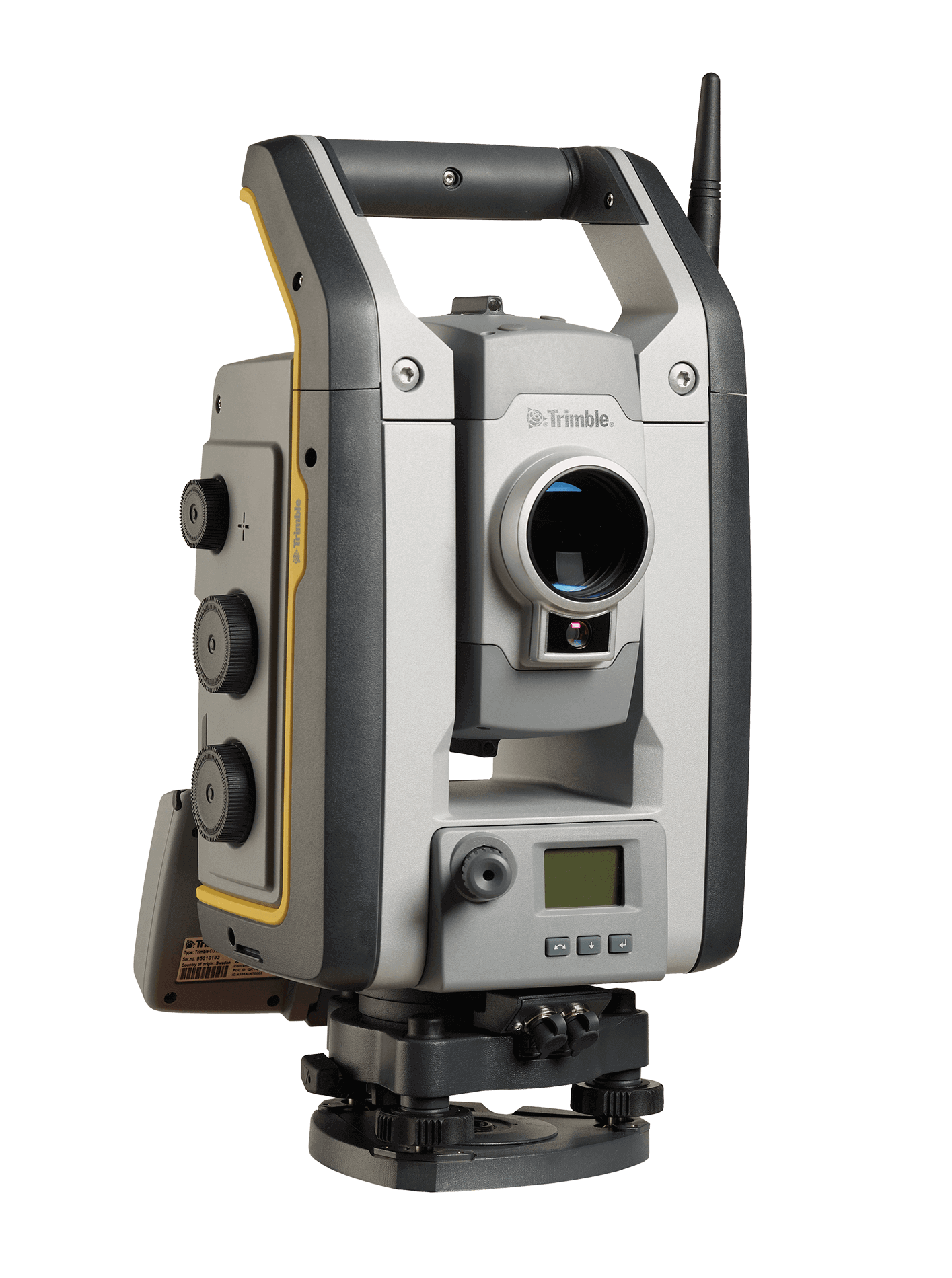

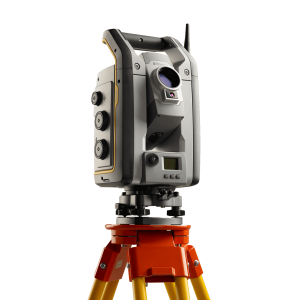

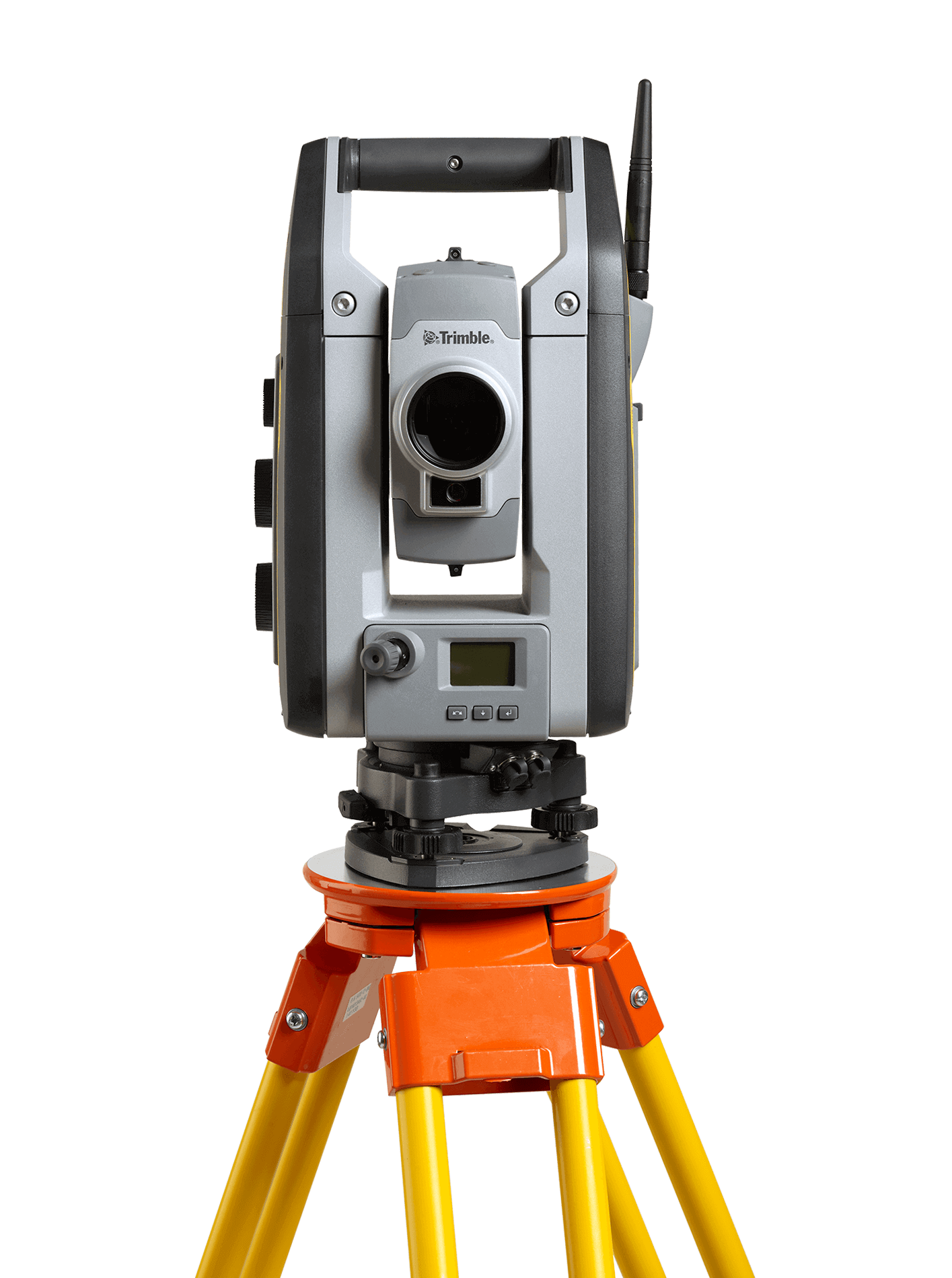

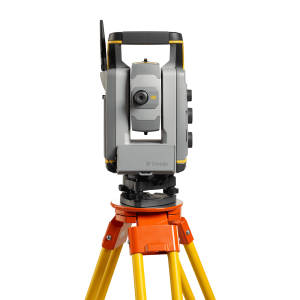

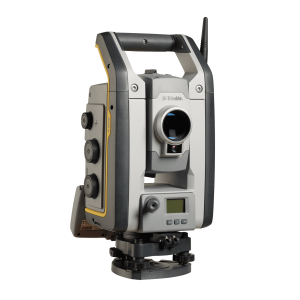

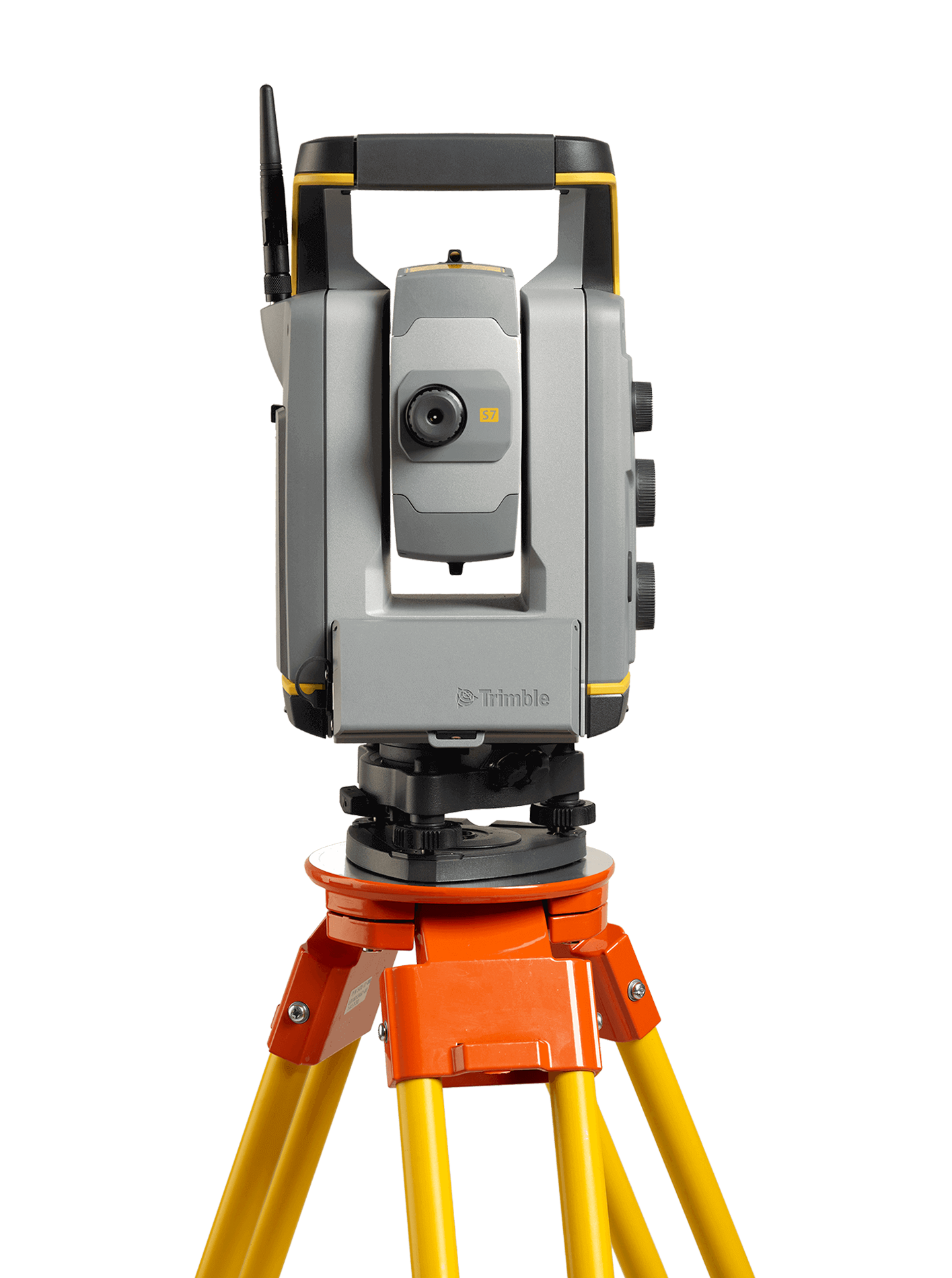

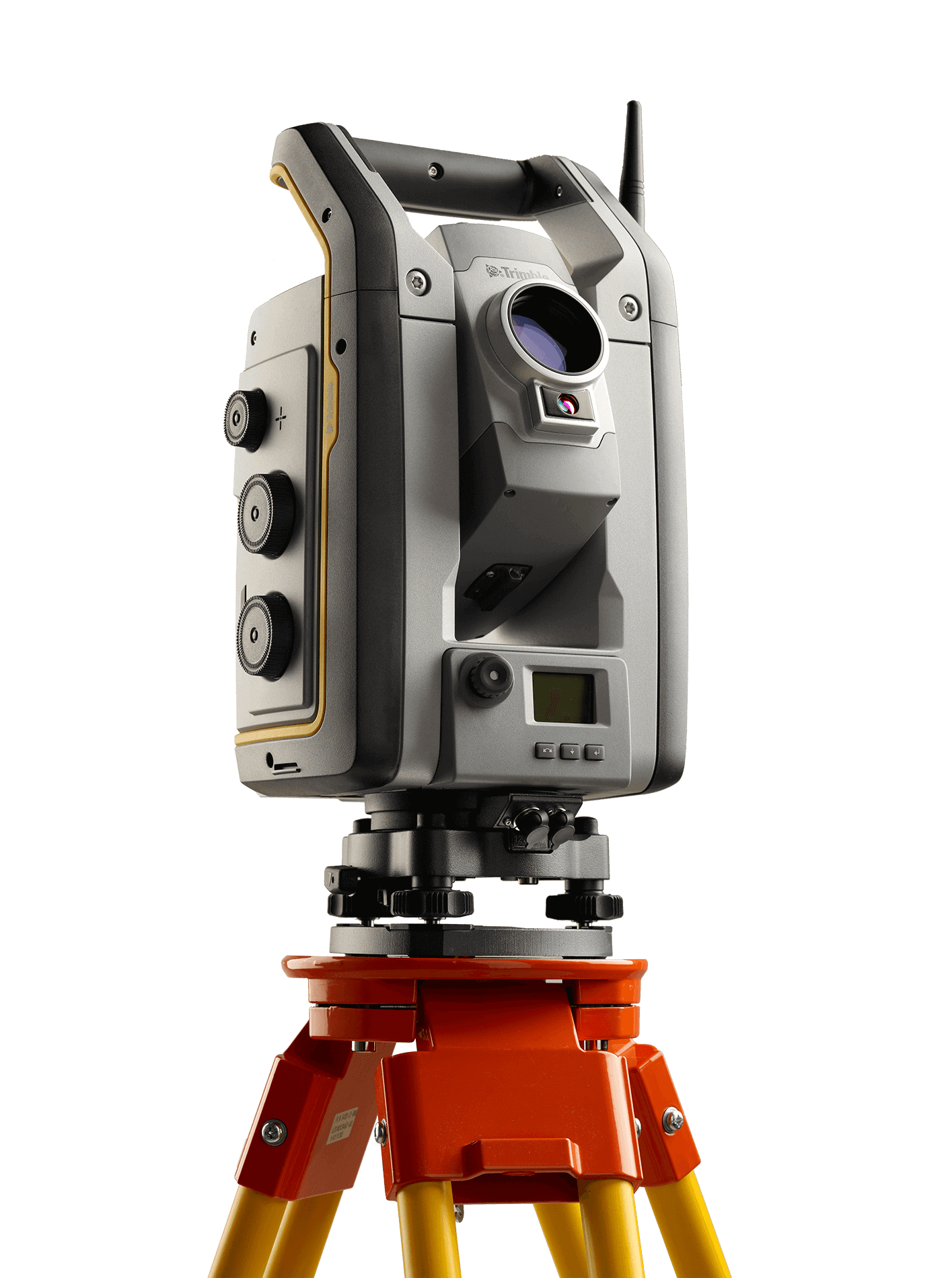

Тахеометр Trimble S7 оснащен всеми необходимым для достижения максимальной производительности работ как в поле, так и в офисе. Тахеометр с функциями сканирования, выполнения фотограмметрической и геодезической съемки, создания 3D-моделей на основе обработки визуальных данных и облаков точек.
В зависимости от поставленной задачи Вы можете купить версию
тахеометра Trimble S7 Autolock или Robotic. Для роботизированных
операций прибор оснащается специальным 2,4-ГГц радиомодемом, который обеспечивает высокоскоростную передачи данных между тахеометром и полевым контроллером. Версия Autolock предназначена
для автоматического захвата и отслеживания отражателя.
Trimble S7 может работать с любым полевым контроллером Trimble с установленным ПО Trimble Access. Для
выполнения конкретных операций используются специализированные
программные модули, такие как Туннели, Трубопроводы, Мониторинг. Окончательная обработка полученных данных и формирование отчетов производится офисным ПО Trimble Business Center.
Тахеометр Trimble S7 - это уникальный роботизированный инструмент с целым
рядом преимуществ:
3D сканер - высокая скорость сбора и обработки данных
Технология Trimble SureScan значительно ускоряет производительность работ в поле и офисе. В режиме SureScan Вы можете быстро и просто определить область сканирования и задать необходимое разрешение. В результате Вы сокращаете количество перестановок инструмента и получаете оптимальное для дальнейшей обработки облако точек.
Технологии SureScan позволяет производить съемку для создания цифровых моделей местности и вычисления объемов земляных работ. Топографическая съемка выполняется значительно быстрее, чем при использовании традиционных методов измерений.
Trimble VISION
Технология Trimble VISION позволяет управлять съемкой с помощью видеоизображения на экране контроллера.
Встроенная в тахеометр калиброванная камера передаёт потоковое видео на контроллер и обеспечивает фотосъемку для кадрирования и документирования области сканирования. После возвращения в офис полученные данные используются для измерений или обработки круговых панорамных снимков и изображений для подготовки наглядных отчетных материалов.
Точное и быстрое наведение на цель с технологиями Autolock и FineLock
Функция Autolock управляет сервоприводами тахеометра и производит точный и быстрый захват и отслеживание призмы в автоматическом режиме.
В режиме FineLock тахеометр обнаруживает нужный отражатель среди окружающих "чужих" отражателей, обеспечивает захват цели на больших расстояниях и исключает ошибки, вызванные различными препятствиями.
Trimble DR Plus
Trimble DR Plus увеличивает дальность измерений безотражательной съемки. Теперь Вы можете выполнять измерения с меньшим количество перестановок прибора, тем самым увеличивая производительность. Trimble DR Plus в сочетании с технологией MagDrive обеспечивает быструю съемку и высокую точность измерений.
Trimble SurePoint
Технология SurePoint в сочетании с MagDrive выполняет автоматическую коррекцию нежелательных смещений тахеометра, вызванных движением, просадкой штатива или ветром, с целью быстрого и точного наведения зрительной трубы на цель при каждом измерении.
Непрерывный мониторинг инструмента
Технология Trimble Locate2Protect позволяет круглосуточно отслеживать местоположение Trimble S7, Менеджер оборудования Trimble InSphere оповещает оператора о необходимости обновления ПО или проведения технического обслуживания прибора. Совместно, технологии Locate2Protect и InSphere, дают Вам уверенность в том, что Вы используете современное оборудование и всегда знаете, где и как оно используется.
Комплект поставки
- Trimble S7
- Трегер
- Отвертка Torx T30 для снятия ручки инструмента
- Юстировочные инструменты
- Бленда
- Краткое руководство по эксплуатации тахеометра
- Карточка активации службы Locate2Protect
- Мишень из отражающей пленки
- Мишень для юстировки лазерного указателя
- Чехол от дождя
- Транспортировочный кейс с ремнями
- Ключи для кейса - 2 шт.
Технические характеристики
ТОЧНОСТЬ | |
Точность измерения расстояний на призму | 1 мм +2 мм/км |
Точность измерения по призме в стандартном режиме | 1 мм + 2 мм/км |
Точность измерения расстояний на призму в режиме слежения | 1 мм + 2 мм/км |
Точность измерения расстояний на призму в стандартном режиме | 2 мм + 2 мм/км |
Точность измерения расстояний на призму в режиме слежения | 4 мм + 2 мм/км |
Точность измерения расстояний на призму без отражателя в режиме Longe Range | 10 мм + 2 мм/км |
УГЛОВЫЕ ИЗМЕРЕНИЯ | |
Угловая точность | 1", 2", 3", 5" |
Винты наведения | бесконечные (MagDrive Servo) |
ИЗМЕРЕНИЕ РАССТОЯНИЙ | |
Дальность измерения по призме 6.25 см | до 2 500 м |
Дальность измерения без отражателя в режиме Long Range | до 2 200 м |
Дальность измерения по призме в режиме Long Range | до 5 500 м |
Дальность измерения без отражателя в стандартном режиме | до 1 300 м |
Дальность измерения без отражателя до отражающей пленки 20x20 мм | до 1 000 м |
Минимальное измеряемое расстояние | 0.2 м |
Минимальное измеряемое расстояние без отражателя | 1 м |
ВРЕМЯ ИЗМЕРЕНИЯ | |
Скорость измерения по призме в стандартном режиме | 1.2 с |
Скорость измерения по призме в режиме слежения | 0.4 с |
Скорость измерения без отражателя в стандартном режиме | 1-5 с |
Скорость измерения без отражателя в режиме слежения | 0.4 с |
СКАНИРОВАНИЕ | |
Дальность сканирования | до 250 м |
Скорость сканирования | до 15 точек/с |
Минимальное расстояние между точками сканирования | 10 мм |
Стандартное отклонение | 1.5 мм на < 50 м |
Точность определения отдельной 3D точки | 10 мм на < 150 м |
ДАЛЬНОМЕР | |
Тип лазера | импульсный |
Класс лазерной безопасности для измерений по призме | класс 1 |
Класс лазерной безопасности в безотражательном режиме | класс 2 |
Расходимость лазерного пучка при измерении на призму в горизонтальной плоскости | 4 см/100 м |
Расходимость лазерного пучка при измерении на призму в вертикальной плоскости | 8 см/100 м |
Расходимость лазерного пучка в режиме без отражателя в горизонтальной плоскости | 4 см/100 м |
Расходимость лазерного пучка в режиме без отражателя в вертикальной плоскости | 8 см/100 м |
КАМЕРЫ | |
Сенсор | датчик цветного цифрового изображения |
Разрешение камеры | 2048 x 1536 пикс |
Фокусное расстояние камеры | 23 мм |
Глубина резкости | от 3 м до бесконечности |
Поле зрения камеры | 16.5° x 12.3° |
Четырех шаговое цифровое увеличение | 1x, 2x, 4x, 8x |
Замер экспозиции | точечный, HDR, автоматический |
Яркость | настраивается пользователем |
Размер изображения | до 2048 x 1536 пикс. |
Формат файла | .jpeg |
СЪЕМКА В РЕЖИМАХ AUTOLOCK И ROBOTIC | |
Дальность работы по пассивным призмам | 500 - 700 м |
Дальность работы по призмам MultiTrack | до 800 м |
Дальность работы по призмам Active Track 360 | до 500 м |
Точность наведения в режиме AutoLock по пассивным призмам | < 2 мм на 200 м |
Точность наведения в режиме AutoLock по призмам MultiTrack | < 2 мм на 200 м |
Точность наведения в режиме AutoLock по призмам Active Track 360 | < 2 мм на 200 м |
Минимальное расстояние поиска | 0.2 м |
Время поиска призмы | обычно 2 - 10 с |
FINELOCK | |
Точность наведения в режиме FineLock по призмам | < 1 мм на 200 м |
Диапазон работы в режиме FineLock по призмам | от 20 м до 700 м |
Минимальное расстояние между призмами в режиме FineLock | 0.8 м на 200 м |
GPS SEARCH/GEOLOCK | |
Диапазон GPS-поиска (GeoLock) | 360 градусов |
Время получения решения (GeoLock) | 15 - 30 с |
Время повторного захвата цели (GeoLock) | < 3 c |
СЕРВОМЕХАНИЗМ | |
Тип сервоприводов | технология MagDrive |
Угловая скорость вращения | 115 градусов/с |
Время смены круга КЛ/КП | 2.6 с |
Время поворота на 180 градусов | 2.6 с |
Фиксация и медленное вращение | сервопривод с бесконечным точным наведением |
ЗРИТЕЛЬНАЯ ТРУБА | |
Увеличение зрительной трубы | 30х |
Подсветка сетки нитей | 10 уровней |
Угол поля зрения | 2.6 м на 100 м |
Высота горизонтальной оси вращения | 196 мм |
Апертура | 40 мм |
Фокусировка зрительной трубы/td> | от 1.5 м до ∞ |
Автофокусировка | стандартная |
ЦЕНТРИРОВАНИЕ | |
Центрир | оптический |
Цена деления круглого уровня | 8'/2 мм |
Система центрирования | Timble 3-pin |
Увеличение оптического центрира | 2.3 х |
Диапазон фокусировки оптического центрира | от 0.5 м до ? |
ГОРИЗОНТИРОВАНИЕ | |
Точность компенсатора | 0.5" |
Чувствительность цифрового уровня | 0.3" |
Тип компенсатора двухосевой | жидкостно-электрический датчик |
Диапазон работы компенсатора | ±5.4' |
ВВОД/ВЫВОД | |
Встроенный радиомодем | 2.4 ГГц |
Интерфейсы | USB, последовательный, Bluetooth |
ПИТАНИЕ | |
Встроенный аккумулятор | Li-Ion, 11.1 В, 5.0 Ач |
Время работы от 1-го аккумулятора | до 6.5 часов |
Время работы от 3-х аккумуляторов в адаптере | до 20 часов |
На кронштейне Robotic от 1-го аккумулятора | до 13.5 часов |
От 1-го аккумулятора в режиме Robotic с видео | до 5.5 часов |
От 3-х аккумуляторов в адаптере в режиме Robotic с видео | до 17 часов |
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
Вес батареи | 0.35 кг |
Вес инструмента | 5.4 кг |
Рабочая температура | от -20°С до +50°С |
Пыле влаго защищенность | IP65 |
ПРОЧЕЕ | |
Active Tracking | нет |
Trimble VISION | да |
Безотражательный режим | DR Plus |
Возможность сканирования | до 15 точек в секунду |
Технология | Scanning + VISION |
Технология точного наведения | Finelock |
Двухуровневая защита паролем | Locate2Protect |
